TE-16BK-24
遊星ギヤを使用。インナーローター型ブラシレスモータ搭載。
慣性モーメントが小さく、応答性に優れる。
極性の入れ替えで回転方向を変更可能（駆動回路内蔵）
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-16BK-24-0016 24 150以下 496.0 011.76 0.12 110以下 630.0 035.28 0.36 0.61 47.0 35.5
TE-16BK-24-0024 24 150以下 330.0 017.64 0.18 110以下 420.0 052.92 0.54 0.61 47.0 35.5
TE-16BK-24-0036 24 150以下 219.0 027.44 0.28 110以下 280.0 082.32 0.84 0.63 47.0 35.5
TE-16BK-24-0064 24 150以下 122.0 049.00 0.50 110以下 157.0 147.00 1.50 0.63 50.0 39.5
TE-16BK-24-0096 24 150以下 081.0 073.50 0.75 110以下 105.0 215.60 2.20 0.62 50.0 39.5
TE-16BK-24-0144 24 150以下 054.0 107.80 1.10 110以下 070.0 323.40 3.30 0.61 50.0 39.5
TE-16BK-24-0216 24 150以下 036.0 166.60 1.70 110以下 047.0 499.80 5.10 0.63 50.0 39.5
TE-16BK-24-0256 24 150以下 030.0 196.00 2.00 110以下 039.0 588.00 6.00 0.62 53.0 43.5
TE-16BK-24-0384 24 150以下 020.0 294.00 3.00 110以下 026.0 588.00 6.00 0.62 53.0 43.5
TE-16BK-24-0576 24 150以下 013.6 392.00 4.00 110以下 017.5 588.00 6.00 0.56 53.0 43.5
TE-16BK-24-0864 24 150以下 009.5 392.00 4.00 110以下 011.7 588.00 6.00 0.39 53.0 43.5
TE-16BK-24-1296 24 150以下 006.5 392.00 4.00 110以下 007.8 588.00 6.00 0.27 53.0 43.5
■　モータ仕様
定格電圧 24   V
定格負荷トルク 9 .80 mN・m
10 .00 gf-cm
定格負荷回転数 8,800   r/min
定格負荷電流 150   mA
無負荷回転数 10,700   r/min
無負荷電流 100   mA
回転方向 時計方向(CW)
駆動回路内蔵
■　モータ特性表
TE-16BK　特性グラフ
クリックで、拡大表示します。

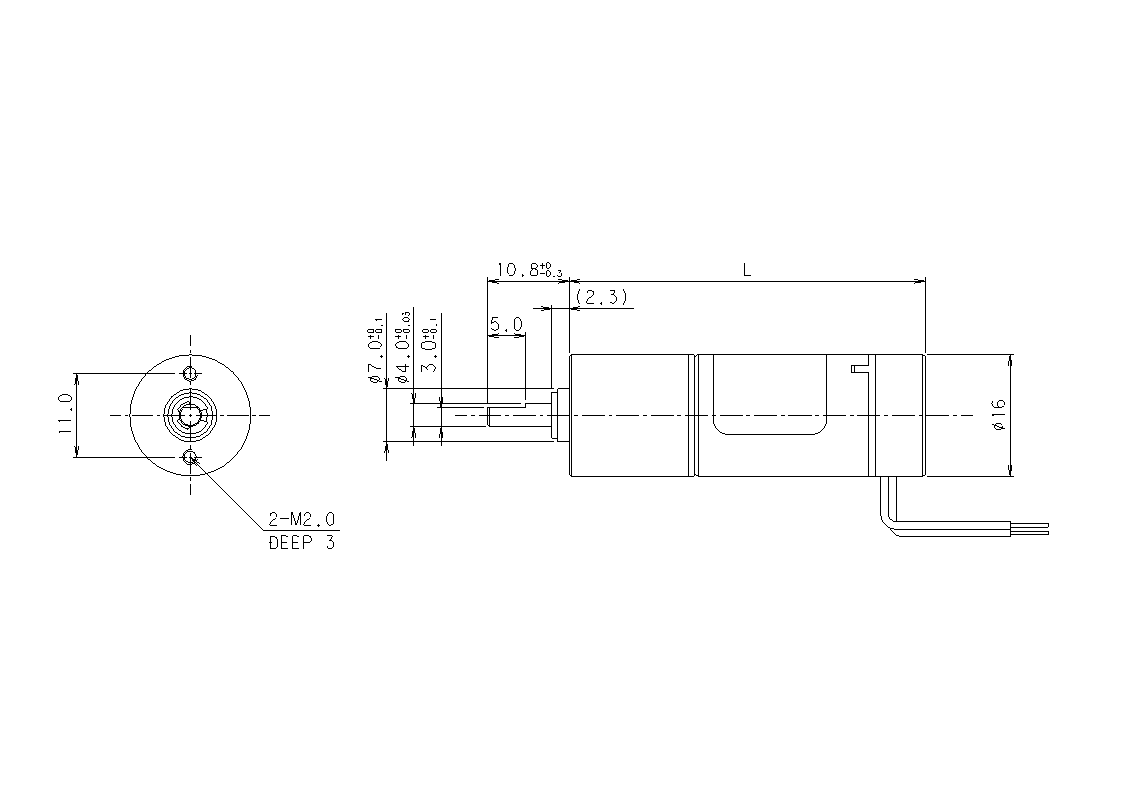

■　外観図
TE-16KJ　外観図

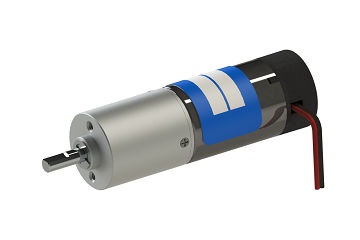

TE-16KJ　外観写真
