TE-16SKJ-24
遊星ギヤ。
汎用・高トルク。
φ４出力軸。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-16SKJ-24-0004 24 130以下 2,069.0 003.92 0.04 70以下 2,475.0 049.00 0.50 0.85 46.5 40.0
TE-16SKJ-24-0006 24 130以下 1,379.0 005.88 0.06 70以下 1,650.0 049.00 0.50 0.85 46.5 40.0
TE-16SKJ-24-0016 24 110以下 0,517.0 015.68 0.16 70以下 0,618.0 049.00 0.50 0.85 51.5 44.0
TE-16SKJ-24-0024 24 110以下 0,345.0 023.52 0.24 70以下 0,412.0 098.00 1.00 0.85 51.5 44.0
TE-16SKJ-24-0036 24 110以下 0,230.0 035.28 0.36 70以下 0,275.0 098.00 1.00 0.85 51.5 44.0
TE-16SKJ-24-0064 24 120以下 0,129.0 062.72 0.64 70以下 0,155.0 196.00 2.00 0.85 54.5 48.0
TE-16SKJ-24-0096 24 110以下 0,086.0 094.08 0.96 70以下 0,103.0 294.00 3.00 0.85 54.5 48.0
TE-16SKJ-24-0144 24 110以下 0,057.0 137.20 1.40 70以下 0,068.0 392.00 4.00 0.82 54.5 48.0
TE-16SKJ-24-0216 24 110以下 0,038.0 205.80 2.10 70以下 0,045.0 588.00 6.00 0.82 54.5 48.0
TE-16SKJ-24-0256 24 110以下 0,032.0 245.00 2.50 70以下 0,038.0 588.00 6.00 0.82 57.5 52.0
TE-16SKJ-24-0384 24 110以下 0,022.0 372.40 3.80 70以下 0,025.0 588.00 6.00 0.86 57.5 52.0
TE-16SKJ-24-0576 24 110以下 0,015.5 392.00 4.00 70以下 0,017.2 588.00 6.00 0.64 57.5 52.0
TE-16SKJ-24-0864 24 110以下 0,010.5 392.00 4.00 70以下 0,011.5 588.00 6.00 0.43 57.5 52.0
TE-16SKJ-24-1296 24 110以下 0,007.3 392.00 4.00 70以下 0,007.6 588.00 6.00 0.30 57.5 52.0
■　モータ仕様
定格電圧
24 V
定格負荷トルク
0 .98 mN・m
10 .00 gf-cm
定格負荷回転数
8,900 r/min
定格負荷電流
100 mA
無負荷回転数
10,000 r/min
無負荷電流
50 mA
回転方向
反時計方向(CCW)
アマチュア内　バリスタ付き
■　モータ特性表
TE-16SKJ-24　特性グラフ
クリックで、拡大表示します。
■　外観図 ■　重要なお知らせ
TE-16SKJ　外観図

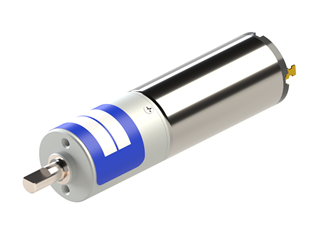

TE-16SKJ　外観写真
