TE-22BK-24
遊星ギヤ。
インナーロータ型ブラシレスモータ搭載。
極性の入れ替えで容易に回転方向を変更可能。（駆動回路内蔵）
電流リミッター機能搭載。
*
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-22BK-24-0004 24 450以下 1,060.8 023.52 0.24 160以下 1,611.3 049.00 0.50 2.61 56.5 080
TE-22BK-24-0006 24 450以下 0,707.2 035.28 0.36 160以下 1,074.2 098.00 1.00 2.61 56.5 080
TE-22BK-24-0016 24 450以下 0,265.2 094.08 0.96 160以下 0,402.8 196.00 2.00 2.61 62.0 090
TE-22BK-24-0024 24 450以下 0,176.8 141.12 1.44 160以下 0,268.6 296.00 3.00 2.61 62.0 090
TE-22BK-24-0036 24 450以下 0,117.9 211.68 2.16 160以下 0,179.0 392.00 4.00 2.62 62.0 090
TE-22BK-24-0064 24 450以下 0,066.3 376.32 3.84 160以下 0,100.7 588.00 6.00 2.61 67.0 100
TE-22BK-24-0096 24 450以下 0,044.2 564.48 5.76 160以下 0,067.1 882.00 9.00 2.61 67.0 100
TE-22BK-24-0144 24 365以下 0,032.9 588.00 6.00 160以下 0,044.8 882.00 9.00 2.03 67.0 100
TE-22BK-24-0216 24 300以下 0,023.7 588.00 6.00 160以下 0,029.8 882.00 9.00 1.46 67.0 100
TE-22BK-24-0256 24 275以下 0,020.4 588.00 6.00 160以下 0,025.2 882.00 9.00 1.26 72.5 110
TE-22BK-24-0384 24 235以下 0,014.2 588.00 6.00 160以下 0,016.8 882.00 9.00 0.88 72.5 110
TE-22BK-24-0576 24 210以下 0,009.7 588.00 6.00 160以下 0,011.2 882.00 9.00 0.60 72.5 110
TE-22BK-24-0864 24 195以下 0,006.6 588.00 6.00 160以下 0,007.5 882.00 9.00 0.41 72.5 110
TE-22BK-24-1296 24 185以下 0,004.4 588.00 6.00 160以下 0,005.0 882.00 9.00 0.27 72.5 110
*
■　モータ仕様
定格電圧
24 V
定格負荷トルク
5 .88 mN・m
60 .00 gf-cm
定格負荷回転数
4,700 r/min
定格負荷電流
280 mA
無負荷回転数
6,500 r/min
無負荷電流
100 mA
回転方向
反時計方向(CCW)
駆動回路内蔵
*
■　モータ特性表
TE-22BK-24　特性グラフ
クリックで、拡大表示します。
*
■　外観図

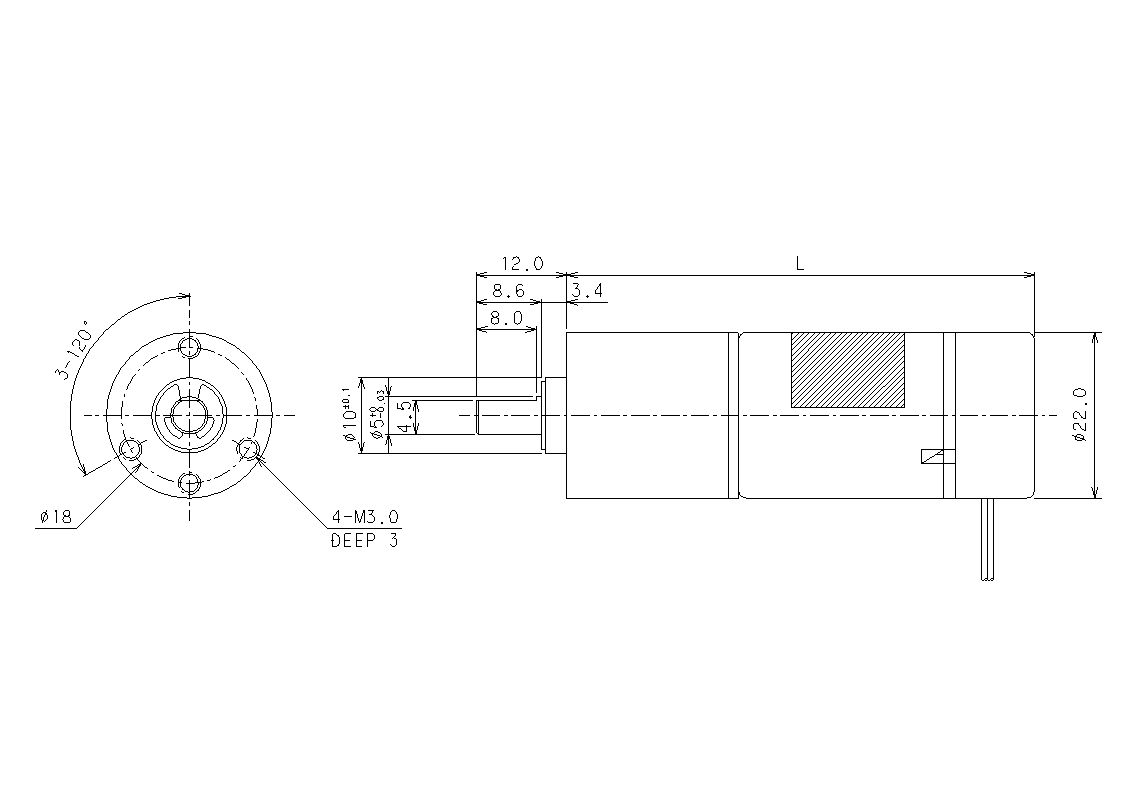

TE-22BK　外観図
TE-22BK-24　外観写真
*
