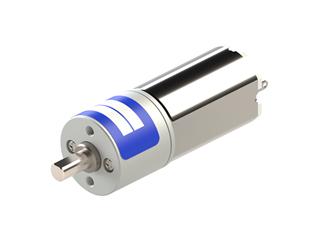

TE-22FH6-24
スパーギヤを使用。
汎用モデル。
ギヤーヘッド軸受に鉄系焼結金属（含油）を使用。
■　ギヤードモータ仕様
※
の出力軸回転方向は、
正電位印加時のモータ回転方向に同じ。
※ 逆接続にて、逆方向に回転します。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 L寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-22FH6-24-10 24 170以下 529 24.50 0.25 50以下 716 73.50 0.75 1.38 50.5 61.0
TE-22FH6-24-20 24 170以下 259 49.00 0.50 50以下 347 147.00 1.50 1.33 50.5 61.0
TE-22FH6-24-30 24 170以下 176 73.50 0.75 50以下 237 215.60 2.20 1.36 50.5 61.0
TE-22FH6-24-50 24 150以下 110 98.00 1.00 50以下 139 294.00 3.00 1.13 52.0 62.0
TE-22FH6-24-60 24 130以下 96 98.00 1.00 50以下 118 294.00 3.00 0.99 52.0 62.0
TE-22FH6-24-75 24 120以下 80 98.00 1.00 50以下 95 294.00 3.00 0.82 52.0 62.0
TE-22FH6-24-100 24 100以下 62 98.00 1.00 50以下 70 294.00 3.00 0.64 53.5 63.0
TE-22FH6-24-120 24 90以下 52 98.00 1.00 50以下 58 294.00 3.00 0.53 53.5 63.0
TE-22FH6-24-150 24 80以下 43 98.00 1.00 50以下 47 294.00 3.00 0.44 53.5 63.0
TE-22FH6-24-200 24 70以下 32 98.00 1.00 50以下 35 294.00 3.00 0.32 53.5 63.0
■　モータ仕様
定格電圧 24   V
定格負荷トルク 2 .45 mN・m
25 .00 gf-cm
定格負荷回転数 4900   r/min
定格負荷電流 130   mA
無負荷回転数 6800   r/min
無負荷電流 35   mA
回転方向 時計方向(CW)
アマチュア内　バリスタ付き

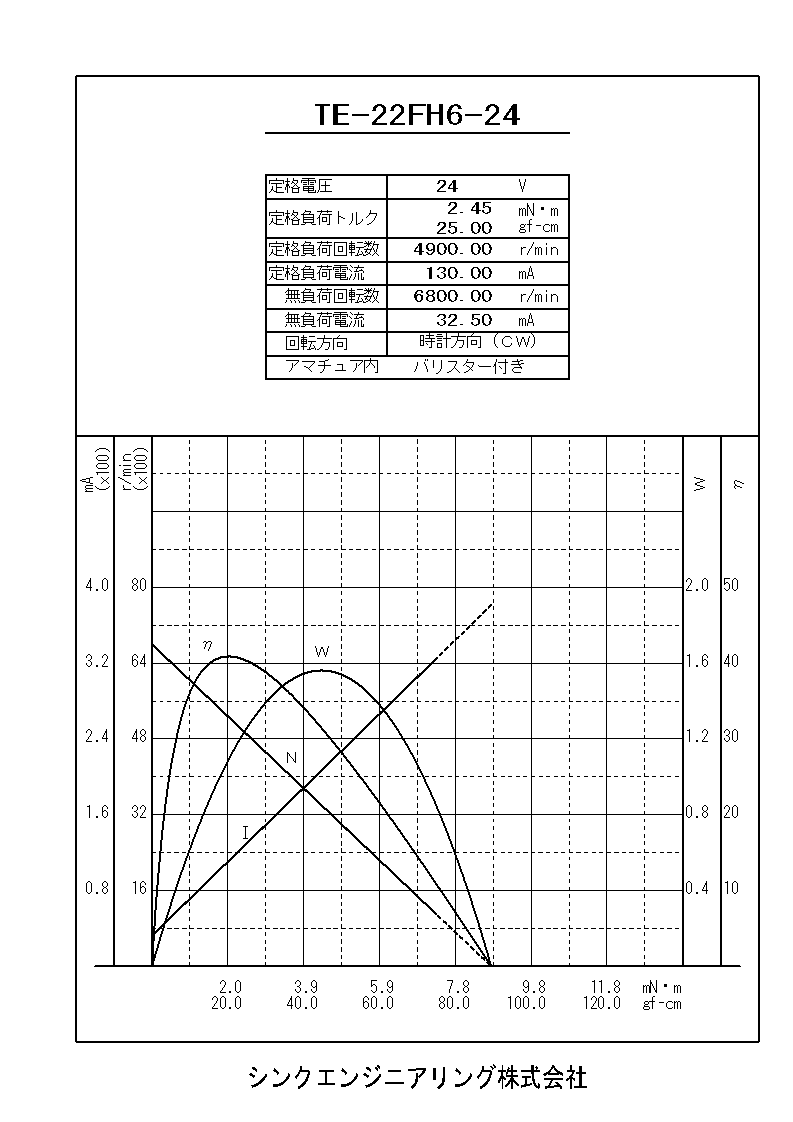

■　モータ特性表
TE-22FH6-24　特性グラフ
クリックで、拡大表示します。

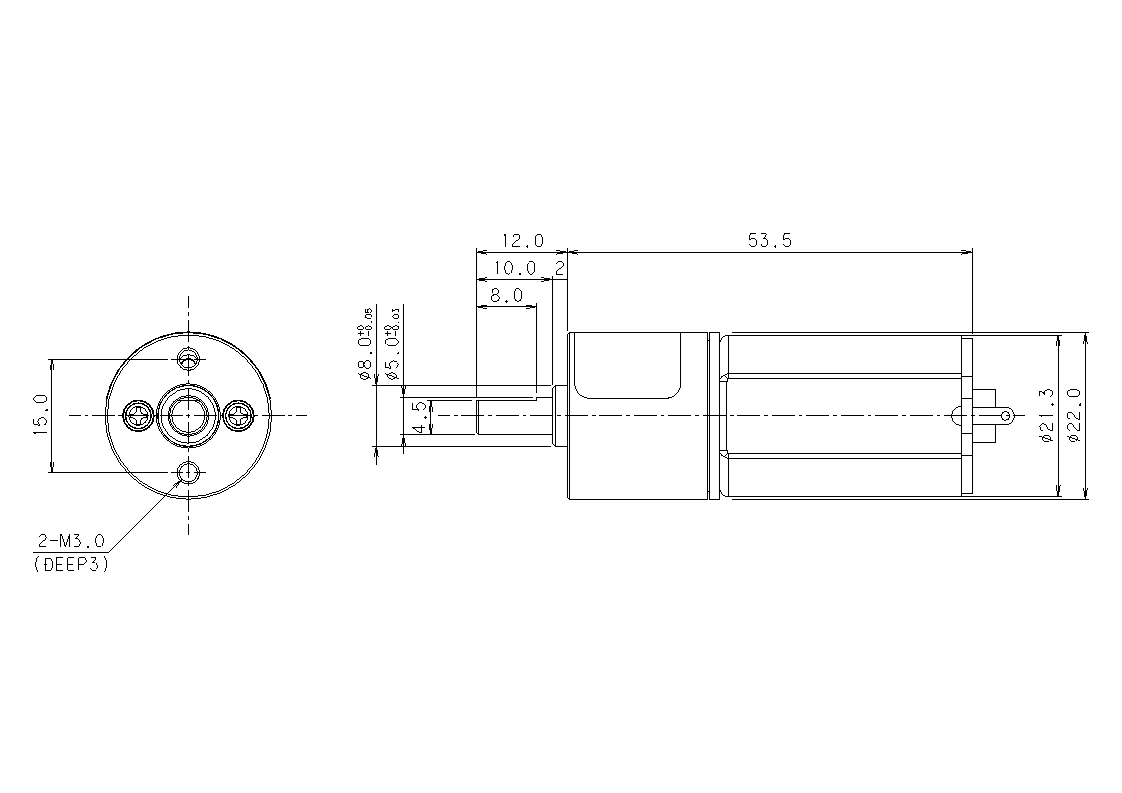

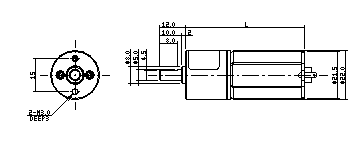

■　外観図
TE-22FH6　外観図
