TE-22JM-12
スパーギヤ。
中速モータ搭載。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-22JM-12-010 12 180以下 585.0 09.80 0.10 70以下 754.0 098.00 1.00 0.60 45.5 58.0
TE-22JM-12-020 12 180以下 290.0 19.60 0.20 70以下 377.0 098.00 1.00 0.60 45.5 58.0
TE-22JM-12-030 12 180以下 195.0 29.40 0.30 70以下 251.0 147.00 1.50 0.60 45.5 58.0
TE-22JM-12-050 12 180以下 117.0 49.00 0.50 70以下 150.0 245.00 2.50 0.60 47.0 60.0
TE-22JM-12-060 12 180以下 097.0 58.80 0.60 70以下 125.0 294.00 3.00 0.60 47.0 60.0
TE-22JM-12-075 12 180以下 078.0 73.50 0.75 70以下 100.0 294.00 3.00 0.56 47.0 60.0
TE-22JM-12-100 12 180以下 058.0 98.00 1.00 70以下 075.0 294.00 3.00 0.60 48.5 62.0
TE-22JM-12-120 12 180以下 052.0 98.00 1.00 70以下 063.0 294.00 3.00 0.53 48.5 62.0
TE-22JM-12-150 12 180以下 042.0 98.00 1.00 70以下 050.0 294.00 3.00 0.43 48.5 62.0
TE-22JM-12-200 12 180以下 033.0 98.00 1.00 70以下 038.0 294.00 3.00 0.34 48.5 62.0
■　モータ仕様
定格電圧 12   V
定格負荷トルク 0 .98 mN・m
10 .00 gf-cm
定格負荷回転数 6,900   r/min
定格負荷電流 120   mA
無負荷回転数 7,700   r/min
無負荷電流 50   mA
回転方向 時計方向(CW)
アマチュア内　バリスタ付き
■　モータ特性表
TE-22JM-12　特性グラフ
クリックで、拡大表示します。

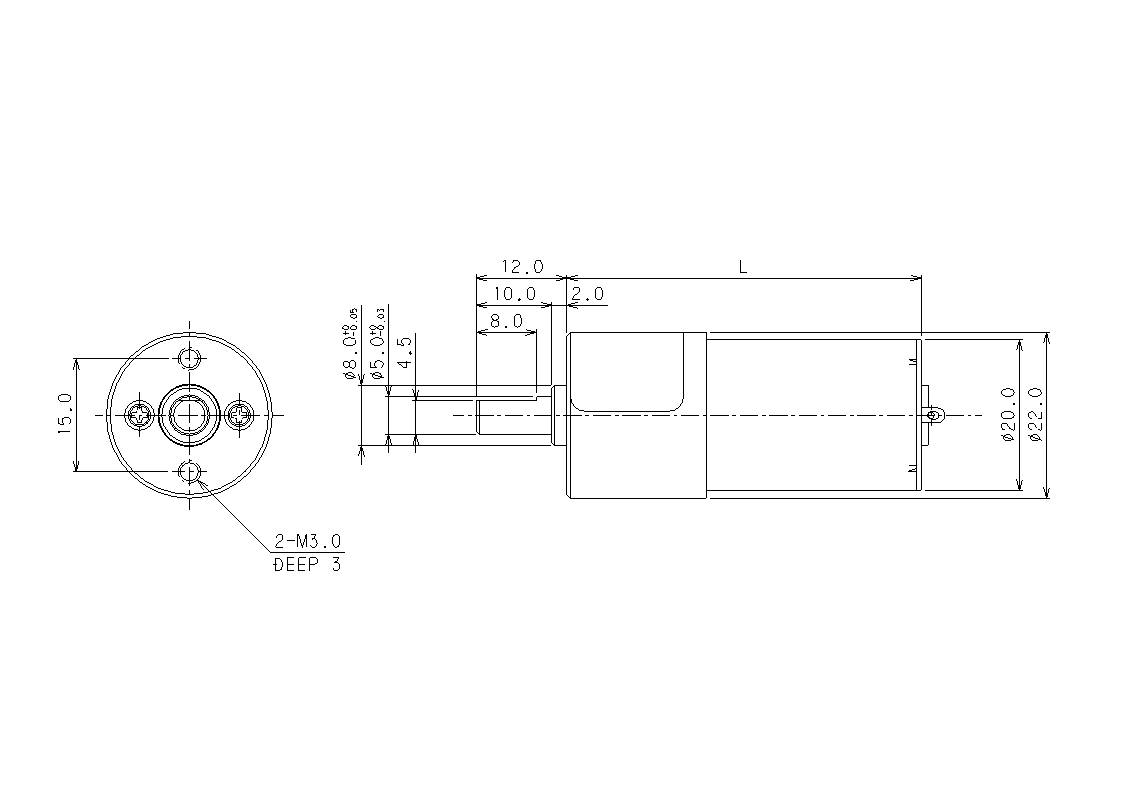

■　外観図
TE-22JM　外観図
TE-22JM　外観写真
