TE-22JM-24
スパーギヤ。
高速モータ搭載。
■ ギヤードモータ仕様
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧
定格負荷 無負荷 機械的瞬間
許容トルク
出力 寸法 重量
電流 回転数 トルク 電流 回転数
mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm mm
TE-22JM-24-010 24 150以下 1,030.0 09.80 0.10 70以下 1,176.0 098.00 1.00 1.06 45.5 58.0
TE-22JM-24-020 24 150以下 0,515.0 19.60 0.20 70以下 0,588.0 098.00 1.00 1.06 45.5 58.0
TE-22JM-24-030 24 150以下 0,342.0 29.40 0.30 70以下 0,392.0 147.00 1.50 1.05 45.5 58.0
TE-22JM-24-050 24 150以下 0,205.0 49.00 0.50 70以下 0,235.0 245.00 2.50 1.05 47.0 60.0
TE-22JM-24-060 24 150以下 0,172.0 58.80 0.60 70以下 0,196.0 294.00 3.00 1.06 47.0 60.0
TE-22JM-24-075 24 150以下 0,136.0 73.50 0.75 70以下 0,156.0 294.00 3.00 1.05 47.0 60.0
TE-22JM-24-100 24 150以下 0,100.0 98.00 1.00 70以下 0,118.0 294.00 3.00 1.03 48.5 62.0
TE-22JM-24-120 24 130以下 0,085.0 98.00 1.00 70以下 0,098.0 294.00 3.00 0.87 48.5 62.0
TE-22JM-24-150 24 130以下 0,070.0 98.00 1.00 70以下 0,078.0 294.00 3.00 0.72 48.5 62.0
TE-22JM-24-200 24 130以下 0,054.0 98.00 1.00 70以下 0,059.0 294.00 3.00 0.55 48.5 62.0
■ モータ仕様
定格電圧
24 V
定格負荷トルク
0 .98 mN・m
10 .00 gf-cm
定格負荷回転数
10,800 r/min
定格負荷電流
90 mA
無負荷回転数
12,000 r/min
無負荷電流
40 mA
回転方向
時計方向(CW)
アマチュア内 バリスタ付き

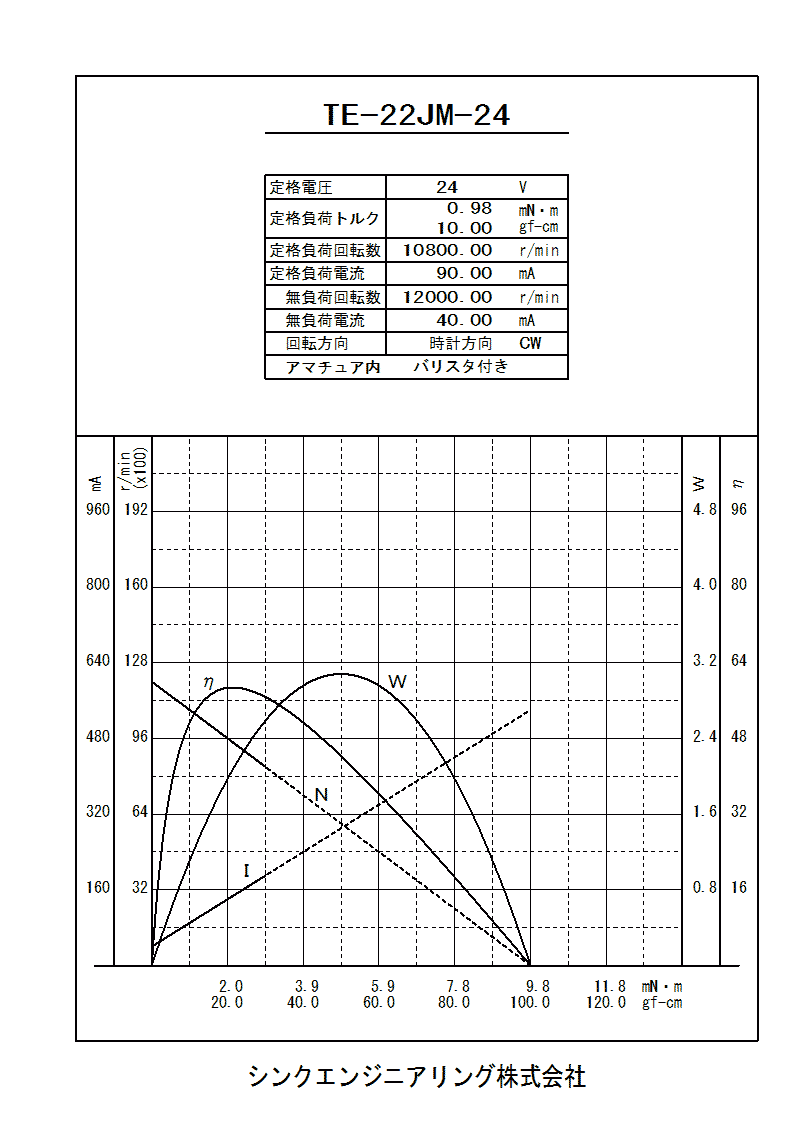

■ モータ特性表
TE-22JM-24 特性グラフ
クリックで、拡大表示します。
■ 外観図
TE-22JM 外観図
TE-22JM 外観写真
