TE-22QG4-24
スパーギヤ。
低速・高トルクモータ搭載。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-22QG4-24-010 24 100以下 425.0 14.70 0.15 40以下 539.0 044.10 0.45 0.65 49.5 68.0
TE-22QG4-24-020 24 100以下 212.0 29.40 0.30 40以下 270.0 088.20 0.90 0.65 49.5 68.0
TE-22QG4-24-030 24 100以下 140.0 44.10 0.45 40以下 180.0 127.40 1.30 0.65 49.5 68.0
TE-22QG4-24-050 24 100以下 085.0 73.50 0.75 40以下 108.0 215.60 2.20 0.65 50.5 70.0
TE-22QG4-24-060 24 100以下 070.0 88.20 0.90 40以下 090.0 264.60 2.70 0.65 50.5 70.0
TE-22QG4-24-075 24 100以下 058.0 98.00 1.00 40以下 072.0 294.00 3.00 0.60 50.5 70.0
TE-22QG4-24-100 24 100以下 044.0 98.00 1.00 40以下 054.0 294.00 3.00 0.45 51.5 72.0
TE-22QG4-24-120 24 100以下 038.0 98.00 1.00 40以下 045.0 294.00 3.00 0.39 51.5 72.0
TE-22QG4-24-150 24 100以下 030.0 98.00 1.00 40以下 036.0 294.00 3.00 0.31 51.5 72.0
TE-22QG4-24-200 24 100以下 024.0 98.00 1.00 40以下 027.0 294.00 3.00 0.25 51.5 72.0
■　モータ仕様
定格電圧 24   V
定格負荷トルク 1 .47 mN・m
15 .00 gf-cm
定格負荷回転数 4,700   r/min
定格負荷電流 55   mA
無負荷回転数 5,500   r/min
無負荷電流 17   mA
回転方向 時計方向(CW)
アマチュア内　バリスタ付き
■　モータ特性表
TE-22QG-24　特性グラフ
クリックで、拡大表示します。
■　外観図 ■　重要なお知らせ

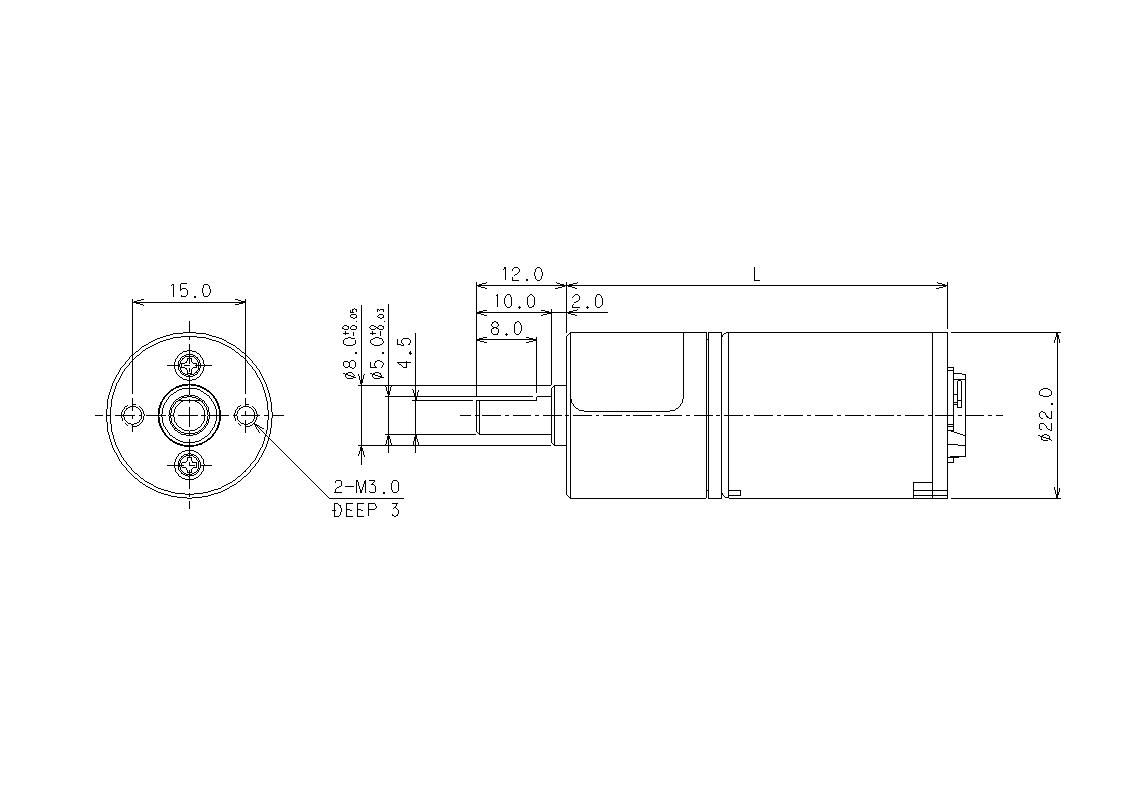

TE-22QG4　外観図
TE-22QG4　外観写真
