TE-35/40BLS-12
スパーギヤ。
アウターローター型ブラシレスモータ搭載。
連続駆動・長寿命に対応。
（駆動回路内蔵）
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 TE-35 TE-40
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-35BLS-12-010 12 300以下 290.0 039.20 0.40 120以下 420.0 0,117.60 01.20 1.19 64.0 200.0 67.5 220.0
TE-35BLS-12-025 12 300以下 118.0 098.00 1.00 120以下 164.0 0,294.00 03.00 1.21 64.0 200.0 67.5 220.0
TE-35BLS-12-030 12 300以下 100.0 098.00 1.00 120以下 136.0 0,294.00 03.00 1.03 64.0 200.0 67.5 220.0
TE-35BLS-12-050 12 300以下 058.0 196.00 2.00 120以下 086.0 0,588.00 06.00 1.19 67.0 200.0 67.5 220.0
TE-35BLS-12-060 12 300以下 050.0 196.00 2.00 120以下 068.0 0,588.00 06.00 1.03 67.0 200.0 67.5 220.0
TE-35BLS-12-075 12 300以下 038.0 294.00 3.00 120以下 054.0 0,882.00 09.00 1.17 67.0 200.0 67.5 220.0
TE-35BLS-12-100 12 300以下 028.0 392.00 4.00 120以下 042.0 1,176.00 12.00 1.15 67.0 200.0 67.5 220.0
TE-35BLS-12-120 12 300以下 025.0 441.00 4.50 120以下 035.0 1,274.00 13.00 1.16 68.5 210.0 72.0 230.0
TE-35BLS-12-150 12 300以下 019.0 588.00 6.00 120以下 028.0 1,764.00 18.00 1.17 68.5 210.0 72.0 230.0
TE-35BLS-12-200 12 260以下 016.0 588.00 6.00 120以下 021.0 1,764.00 18.00 0.94 68.5 210.0 72.0 230.0
TE-35BLS-12-300 12 260以下 012.0 588.00 6.00 120以下 014.0 1,764.00 18.00 0.74 68.5 210.0 72.0 230.0
■　モータ仕様
定格電圧 12   V
定格負荷トルク 3 .92 mN・m
40 .00 gf-cm
定格負荷回転数 3,200   r/min
定格負荷電流 240   mA
無負荷回転数 4,300   r/min
無負荷電流 60   mA
回転方向 時計方向(CW)
駆動回路内蔵
■　モータ特性表
TE-35/40BLS-12　特性グラフ
クリックで、拡大表示します。

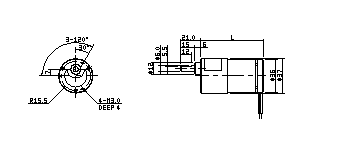

■　外観図
TE-35BLS　外観図TE-40BLS　外観図
TE-35/40BLS　外観写真
