トップ　＞　ブラシレス　平歯車　＞　TE-35/40CB-24
　
TE-35/40CB-24
スパーギヤ。インナーロータ型ブラシレスモータ搭載。
慣性モーメントが小さく、応答性に優れる。ショートサイズ。
（駆動回路なし・別売り）
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 TE-35 TE-40
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-35CB-24-010 24 370以下 373.0 058.80 0.60 180以下 416.0 0,176.40 01.80 2.30 79.5 215.0 83.0 235.0
TE-35CB-24-025 24 370以下 149.0 147.00 1.50 180以下 166.5 0,441.00 04.50 2.30 82.5 215.0 86.0 235.0
TE-35CB-24-030 24 370以下 124.0 176.40 1.80 180以下 138.5 0,529.20 05.40 2.29 82.5 215.0 86.0 235.0
TE-35CB-24-050 24 370以下 074.5 294.00 3.00 180以下 083.0 0,882.00 09.00 2.31 85.5 225.0 89.0 245.0
TE-35CB-24-060 24 370以下 062.0 352.80 3.60 180以下 069.5 0,980.00 10.00 2.29 85.5 225.0 89.0 245.0
TE-35CB-24-075 24 370以下 049.7 441.00 4.50 180以下 055.5 1,274.00 13.00 2.31 85.5 225.0 89.0 245.0
TE-35CB-24-100 24 370以下 037.3 588.00 6.00 180以下 041.6 1,764.00 18.00 2.28 85.5 225.0 89.0 245.0
TE-35CB-24-120 24 340以下 031.6 588.00 6.00 180以下 034.7 1,764.00 18.00 1.97 87.0 235.0 90.5 255.0
TE-35CB-24-150 24 320以下 025.6 588.00 6.00 180以下 027.7 1,764.00 18.00 1.60 87.0 235.0 90.5 255.0
TE-35CB-24-200 24 290以下 019.5 588.00 6.00 180以下 020.8 1,764.00 18.00 1.23 87.0 235.0 90.5 255.0
■　モータ仕様
定格電圧 24   V
定格負荷トルク 5 .88 mN・m
60 .00 gf-cm
定格負荷回転数 3,840   r/min
定格負荷電流 235   mA
無負荷回転数 4,200   r/min
無負荷電流 120   mA
回転方向 時計方向(CW)
駆動回路なし・別売り
■　モータ特性表
TE-35/40CB-24　特性グラフ
クリックで、拡大表示します。

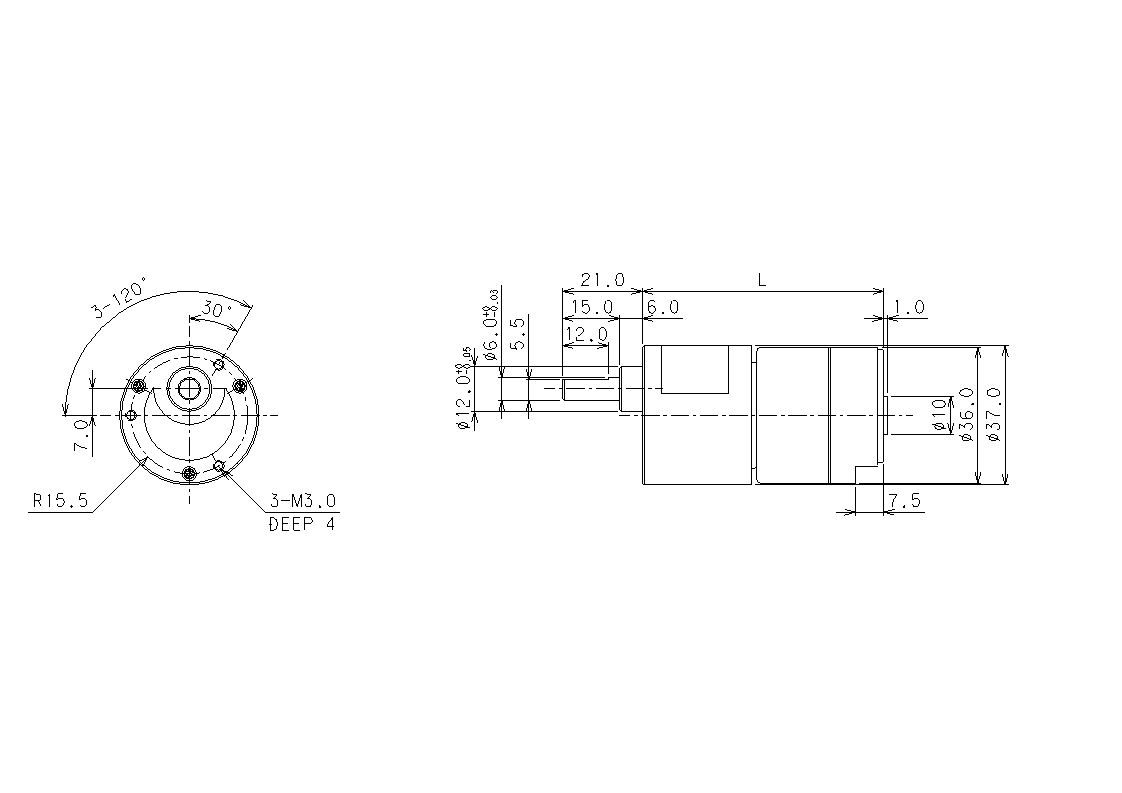

■　外観図
TE-35CB　外観図TE-40CB　外観図

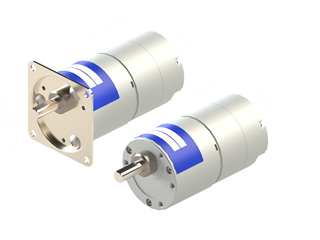

TE-35/40CB　外観写真
