トップ　＞　ブラシレス　平歯車　＞　TE-35/40CBL-12
　
TE-35/40CBL-12
スパーギヤ。インナーロータ型ブラシレスモータ搭載。
慣性モーメントが小さく、応答性に優れる。
極性の入れ替えで容易に回転方向を変更可能。
（駆動回路内蔵）
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 TE-35 TE-40
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-35CBL-12-010 12 580以下 328.0 058.80 0.60 200以下 392.0 0,176.40 01.80 2.02 71.5 215.0 75.0 235.0
TE-35CBL-12-025 12 580以下 131.0 147.00 1.50 200以下 157.0 0,441.00 04.50 2.02 74.5 215.0 78.0 235.0
TE-35CBL-12-030 12 580以下 109.0 176.40 1.80 200以下 131.0 0,529.20 05.40 2.01 74.5 215.0 78.0 235.0
TE-35CBL-12-050 12 580以下 066.0 294.00 3.00 200以下 078.0 0,882.00 09.00 2.03 77.5 225.0 81.0 245.0
TE-35CBL-12-060 12 580以下 055.0 352.80 3.60 200以下 065.0 0,980.00 10.00 2.03 77.5 225.0 81.0 245.0
TE-35CBL-12-075 12 580以下 044.0 441.00 4.50 200以下 052.0 1,323.00 13.50 2.03 77.5 225.0 81.0 245.0
TE-35CBL-12-100 12 580以下 033.0 588.00 6.00 200以下 039.0 1,764.00 18.00 2.03 77.5 225.0 81.0 245.0
TE-35CBL-12-120 12 520以下 028.0 588.00 6.00 200以下 033.0 1,764.00 18.00 1.73 79.0 235.0 82.5 255.0
TE-35CBL-12-150 12 460以下 023.0 588.00 6.00 200以下 026.0 1,764.00 18.00 1.42 79.0 235.0 82.5 255.0
TE-35CBL-12-200 12 410以下 018.0 588.00 6.00 200以下 020.0 1,764.00 18.00 1.11 79.0 235.0 82.5 255.0
■　モータ仕様
定格電圧 12   V
定格負荷トルク 5 .88 mN・m
60 .00 gf-cm
定格負荷回転数 3,660   r/min
定格負荷電流 420   mA
無負荷回転数 4,200   r/min
無負荷電流 150   mA
回転方向 時計方向(CW)
駆動回路内蔵
■　モータ特性表

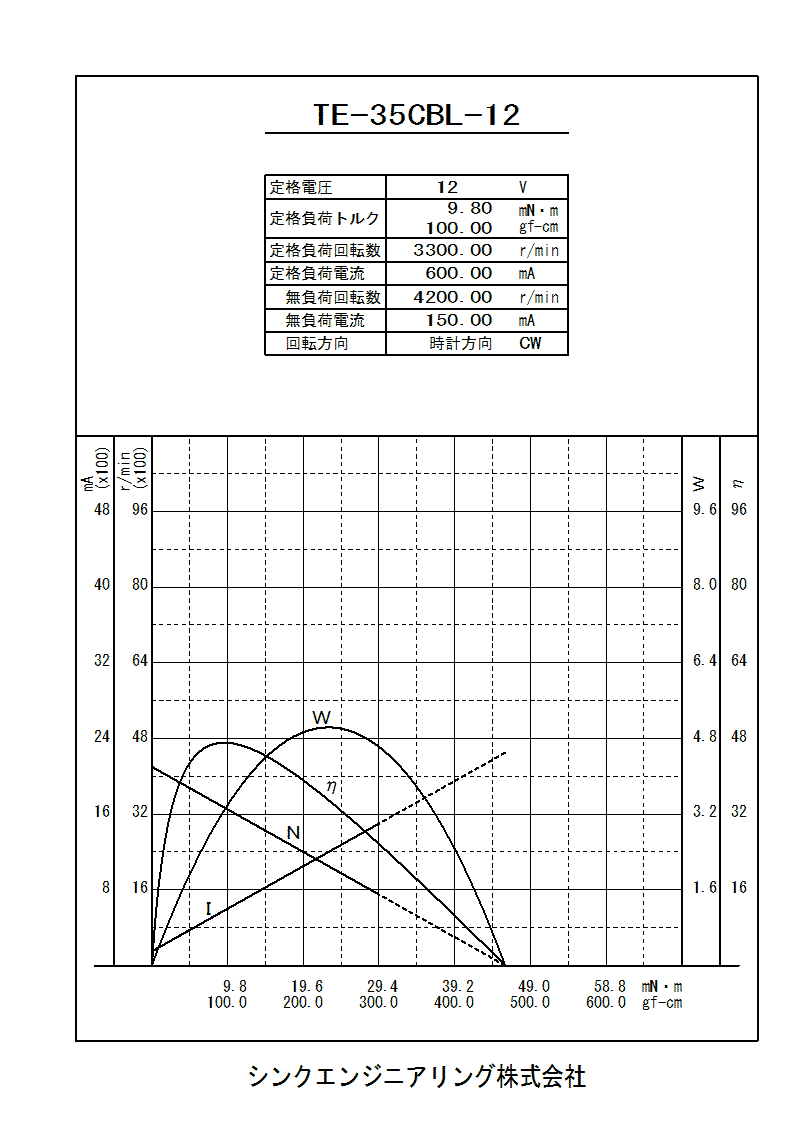

TE-35/40CBL-12　特性グラフ
クリックで、拡大表示します。
■　外観図
TE-35CBL　外観図TE-40CBL　外観図
TE-35/40CBL　外観写真
