トップ > ブラシレス 平歯車 > TE-35/40CBS-24

TE-35/40CBS-24
スパーギヤ。インナーロータ型ブラシレスモータ搭載。
慣性モーメントが小さく、応答性に優れる。
極性の入れ替えで容易に回転方向を変更可能。
(駆動回路内蔵)
■ ギヤードモータ仕様
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧
定格負荷 無負荷 機械的瞬間
許容トルク
出力 TE-35 TE-40
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm mm mm
TE-35CBS-24-010 24 330以下 361.0 058.80 0.60 160以下 411.0 0,176.40 01.80 2.22 65.5 215.0 69.0 235.0
TE-35CBS-24-025 24 330以下 145.0 147.00 1.50 160以下 165.0 0,441.00 04.50 2.23 68.5 215.0 72.0 235.0
TE-35CBS-24-030 24 330以下 120.0 176.40 1.80 160以下 137.0 0,529.20 05.40 2.22 68.5 215.0 72.0 235.0
TE-35CBS-24-050 24 330以下 072.0 294.00 3.00 160以下 082.0 0,882.00 09.00 2.22 71.5 225.0 75.0 245.0
TE-35CBS-24-060 24 330以下 060.0 352.80 3.60 160以下 069.0 1,058.40 10.80 2.22 71.5 225.0 75.0 245.0
TE-35CBS-24-075 24 330以下 048.0 441.00 4.50 160以下 055.0 1,411.20 14.40 2.22 71.5 225.0 75.0 245.0
TE-35CBS-24-100 24 330以下 036.0 588.00 6.00 160以下 041.0 1,764.00 18.00 2.22 71.5 225.0 75.0 245.0
TE-35CBS-24-120 24 300以下 031.0 588.00 6.00 160以下 034.0 1,764.00 18.00 1.91 73.0 235.0 76.5 255.0
TE-35CBS-24-150 24 280以下 025.0 588.00 6.00 160以下 027.0 1,764.00 18.00 1.54 73.0 235.0 76.5 255.0
TE-35CBS-24-200 24 250以下 019.0 588.00 6.00 160以下 021.0 1,764.00 18.00 1.17 73.0 235.0 76.5 255.0
■ モータ仕様
定格電圧
24 V
定格負荷トルク
7 .84 mN・m
80 .00 gf-cm
定格負荷回転数
3,840 r/min
定格負荷電流
234 mA
無負荷回転数
4,200 r/min
無負荷電流
120 mA
回転方向
時計方向(CW)
■ モータ特性表
TE-35/40CBS-24 特性グラフ
クリックで、拡大表示します。
■ 外観図

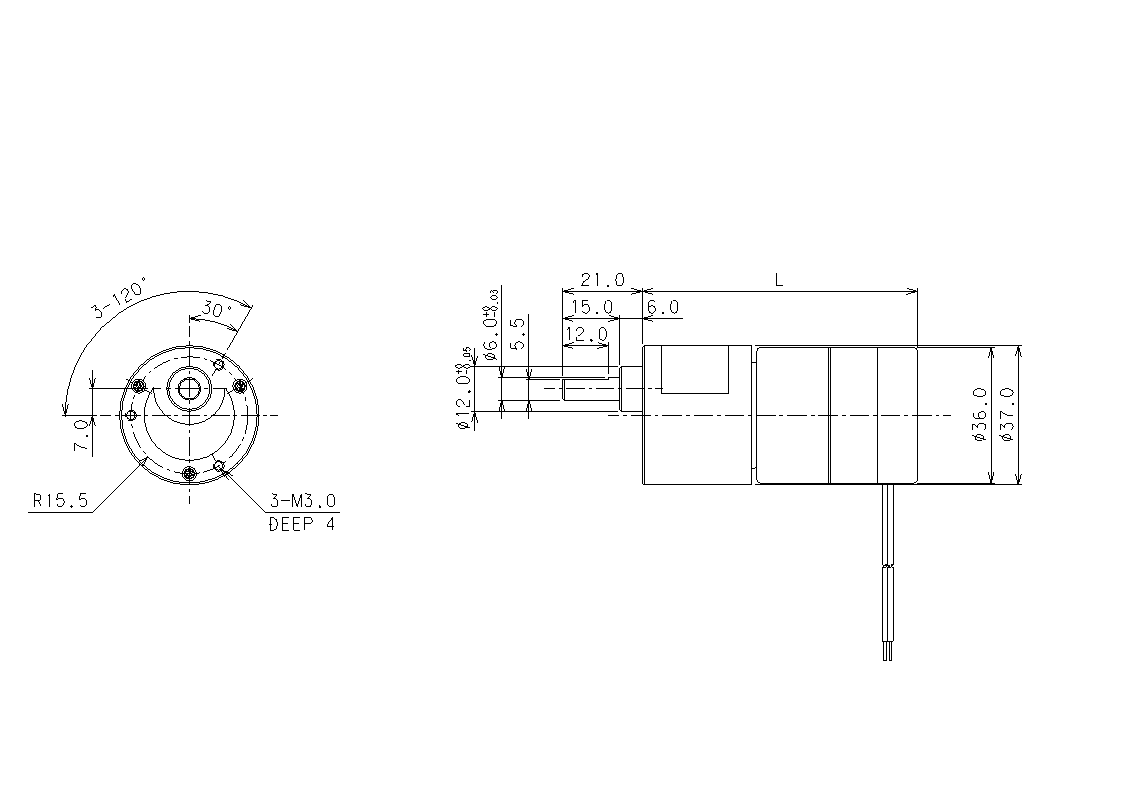

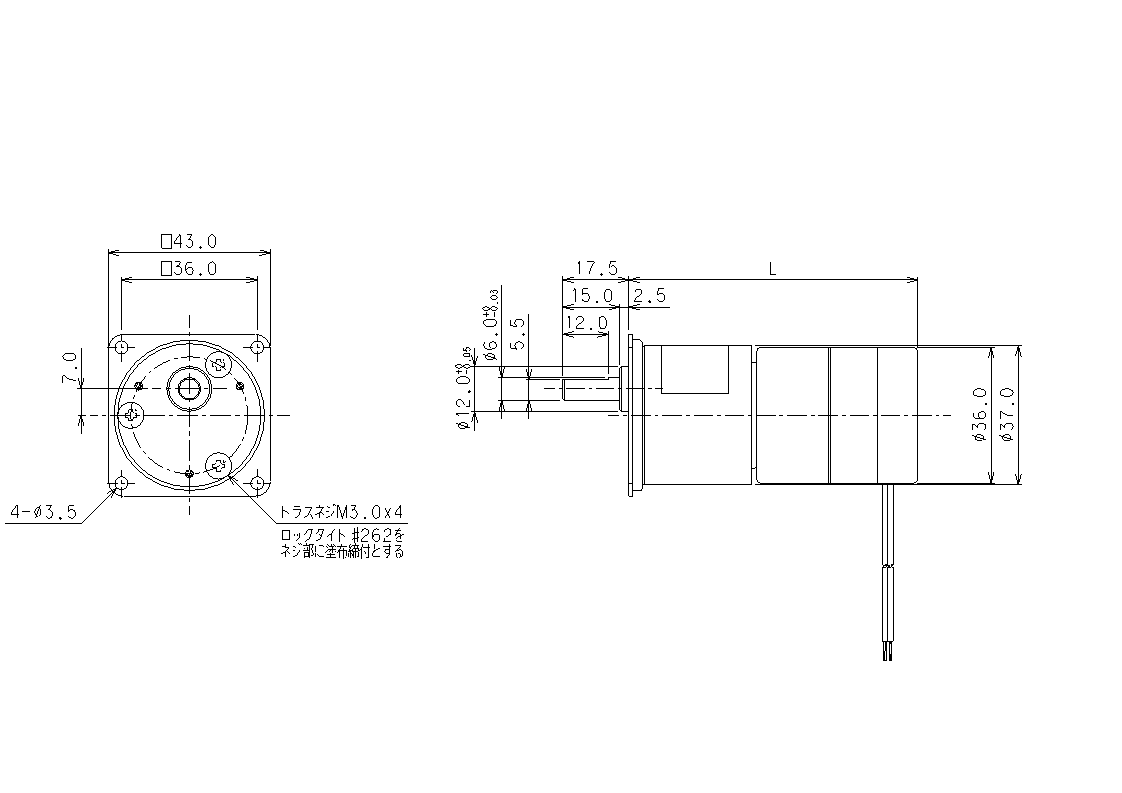

TE-35CBS 外観図TE-40CBS 外観図
TE-35/40CBS 外観写真
