トップ　＞　ブラシ付き　平歯車　＞　TE-35/40F15-24
　
TE-35/40F15-24
スパーギヤ。
５スロットモータを搭載。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 TE-35 TE-40
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-35F15-24-010 24 510以下 585.0 068.60 0.70 180以下 735.0 0,205.80 02.10 4.21 56.0 180.0 59.5 200.0
TE-35F15-24-025 24 510以下 234.0 171.50 1.75 180以下 294.0 0,509.60 05.20 4.21 56.0 180.0 59.5 200.0
TE-35F15-24-030 24 510以下 195.0 205.80 2.10 180以下 245.0 0,617.40 06.30 4.21 56.0 180.0 59.5 200.0
TE-35F15-24-050 24 510以下 117.0 343.00 3.50 180以下 147.0 0,980.00 10.00 4.21 58.5 190.0 62.0 210.0
TE-35F15-24-060 24 510以下 097.0 411.60 4.20 180以下 123.0 1,176.00 12.00 4.18 58.5 190.0 62.0 210.0
TE-35F15-24-075 24 510以下 078.0 514.50 5.25 180以下 098.0 1,470.00 15.00 4.21 58.5 190.0 62.0 210.0
TE-35F15-24-100 24 470以下 063.0 588.00 6.00 180以下 074.0 1,764.00 18.00 3.88 58.5 190.0 62.0 210.0
TE-35F15-24-120 24 420以下 053.0 588.00 6.00 180以下 061.0 1,764.00 18.00 3.27 61.5 195.0 65.0 215.0
TE-35F15-24-150 24 370以下 044.0 588.00 6.00 180以下 049.0 1,764.00 18.00 2.71 61.5 195.0 65.0 215.0
TE-35F15-24-200 24 330以下 034.0 588.00 6.00 180以下 037.0 1,764.00 18.00 2.10 61.5 195.0 65.0 215.0
TE-35F15-24-300 24 280以下 023.0 588.00 6.00 180以下 025.0 1,764.00 18.00 1.42 61.5 195.0 65.0 215.0
TE-35F15-24-500 24 240以下 014.0 588.00 6.00 180以下 015.0 1,764.00 18.00 0.86 63.5 200.0 67.0 220.0
TE-35F15-24-750 24 220以下 009.6 588.00 6.00 180以下 009.8 1,764.00 18.00 0.59 63.5 200.0 67.0 220.0
TE-35F15-24-900 24 210以下 007.9 588.00 6.00 180以下 008.2 1,764.00 18.00 0.49 63.5 200.0 67.0 220.0
■　モータ仕様
定格電圧 24   V
定格負荷トルク 6 .86 mN・m
70 .00 gf-cm
定格負荷回転数 6,500   r/min
定格負荷電流 310   mA
無負荷回転数 7,500   r/min
無負荷電流 90   mA
回転方向 時計方向(CW)
アマチュア内　バリスタ付き

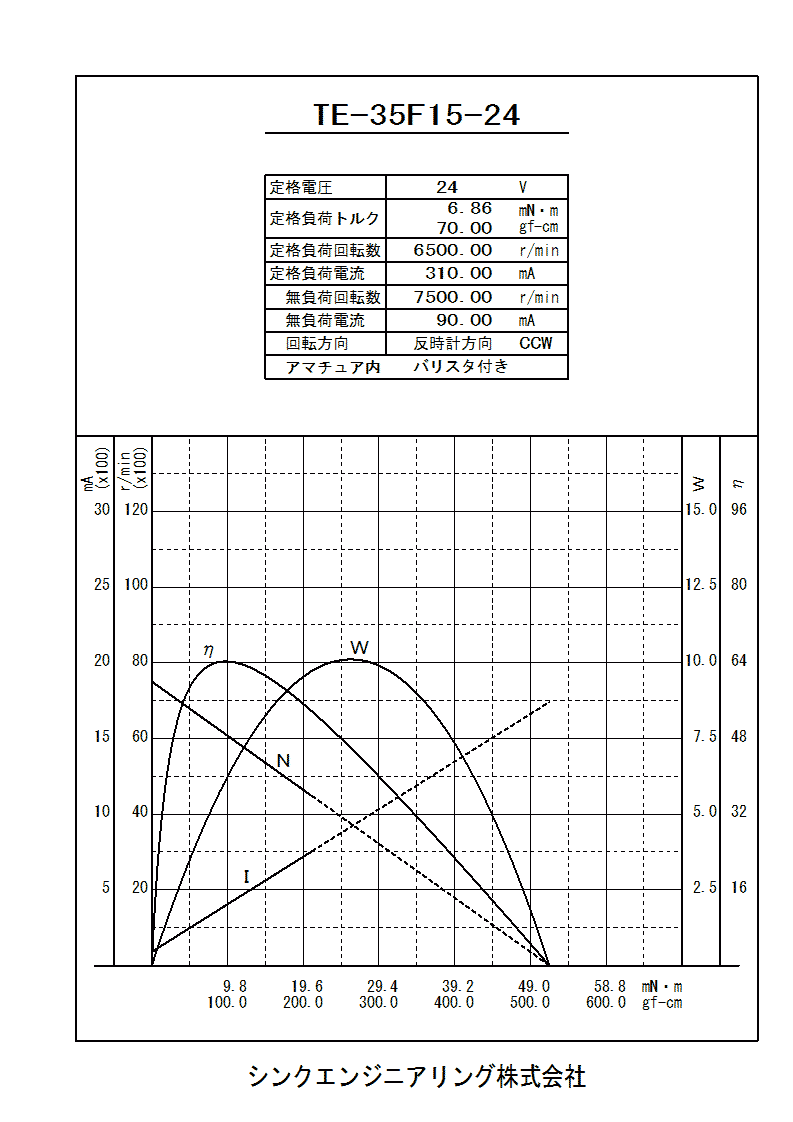

■　モータ特性表
TE-35/40F15-24　特性グラフ
クリックで、拡大表示します。
■　外観図 ■　重要なお知らせ
TE-35F15　外観図TE-40F15　外観図
TE-35/40F15　外観写真
