トップ > ブラシ付き 平歯車 > TE-35/40F17-24

TE-35/40F17-24
スパーギヤ。
7スロット高トルクモータを搭載。
■ ギヤードモータ仕様
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧
定格負荷 無負荷 機械的瞬間
許容トルク
出力 TE-35 TE-40
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm mm mm
TE-35F17-24-010 24 650以下 375.0 196.00 2.00 120以下 495.0 0,588.00 06.00 7.70 63.5 225.0 67.0 245.0
TE-35F17-24-025 24 650以下 149.0 490.00 5.00 120以下 198.0 1,470.00 15.00 7.65 66.5 235.0 70.0 255.0
TE-35F17-24-030 24 650以下 125.0 588.00 6.00 120以下 165.0 1,764.00 18.00 7.70 66.5 235.0 70.0 255.0
TE-35F17-24-050 24 400以下 084.0 588.00 6.00 120以下 099.0 1,764.00 18.00 5.18 69.5 245.0 73.0 265.0
TE-35F17-24-060 24 350以下 072.0 588.00 6.00 120以下 082.0 1,764.00 18.00 4.44 69.5 245.0 73.0 265.0
TE-35F17-24-075 24 300以下 059.0 588.00 6.00 120以下 066.0 1,764.00 18.00 3.64 69.5 245.0 73.0 265.0
TE-35F17-24-100 24 250以下 046.0 588.00 6.00 120以下 050.0 1,764.00 18.00 2.83 69.5 245.0 73.0 265.0
TE-35F17-24-120 24 220以下 038.0 588.00 6.00 120以下 041.0 1,764.00 18.00 2.34 71.0 250.0 74.5 270.0
TE-35F17-24-150 24 200以下 031.0 588.00 6.00 120以下 033.0 1,764.00 18.00 1.91 71.0 250.0 74.5 270.0
TE-35F17-24-200 24 160以下 024.0 588.00 6.00 120以下 025.0 1,764.00 18.00 1.48 71.0 250.0 74.5 270.0
TE-35F17-24-300 24 140以下 016.0 588.00 6.00 120以下 016.5 1,764.00 18.00 0.99 71.0 250.0 74.5 270.0
■ モータ仕様
定格電圧 24   V
定格負荷トルク 19 .60 mN・m
200 .00 gf-cm
定格負荷回転数 4,000   r/min
定格負荷電流 520   mA
無負荷回転数 5,000   r/min
無負荷電流 65   mA
回転方向 反時計方向(CCW)
アマチュア内 バリスタ付き
■ モータ特性表
TE-35/40F17-24 特性グラフ
クリックで、拡大表示します。
■ 外観図 ■ 重要なお知らせ

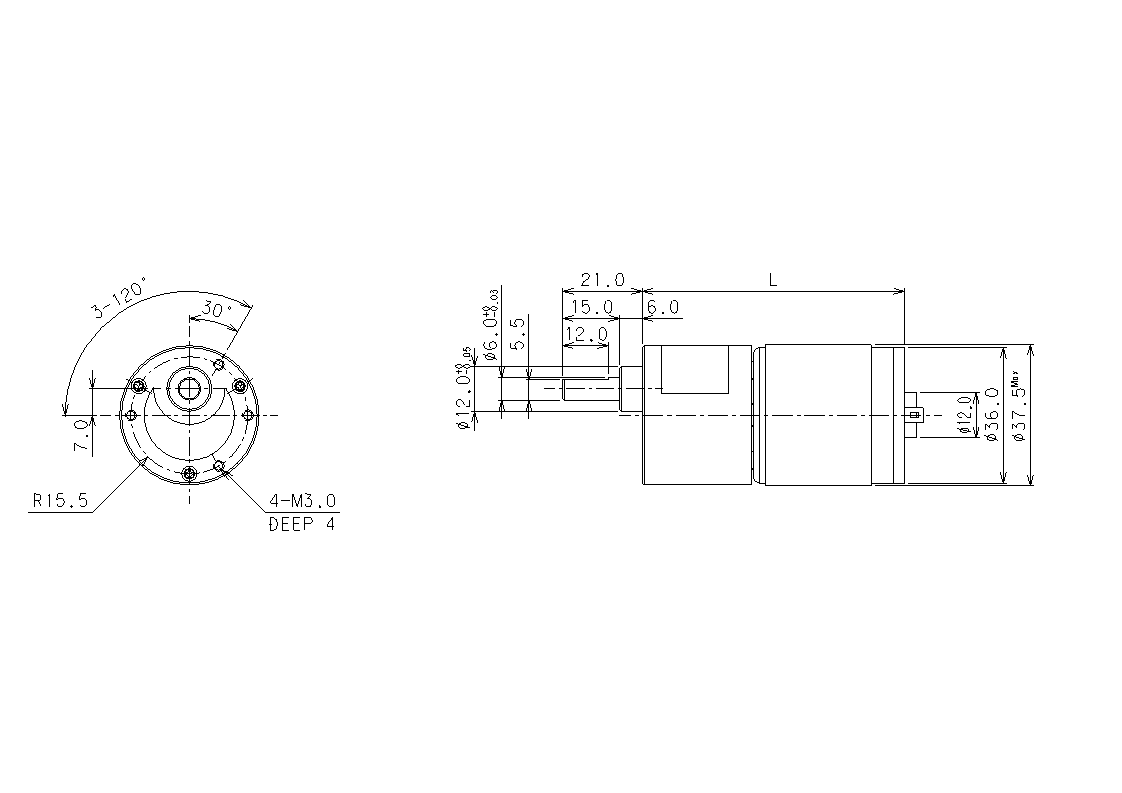

TE-35F17 外観図TE-40F17 外観図
TE-35/40F17 外観写真
