TE-35/40KC-24
スパーギヤ。
同シリーズ中で、ショートサイズ・軽量。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 TE-35 TE-40
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-35KC-24-010 24 230以下 700.0 029.40 0.30 70以下 900.0 088.20 0.90 2.16 36.5 100.0 40.0 120.0
TE-35KC-24-020 24 230以下 350.0 058.80 0.60 70以下 450.0 176.40 1.80 2.16 36.5 100.0 40.0 120.0
TE-35KC-24-030 24 230以下 234.0 088.20 0.90 70以下 300.0 264.60 2.70 2.16 36.5 100.0 40.0 120.0
TE-35KC-24-040 24 230以下 175.0 117.60 1.20 70以下 225.0 352.80 3.60 2.16 36.5 100.0 40.0 120.0
TE-35KC-24-050 24 230以下 140.0 147.00 1.50 70以下 180.0 441.00 4.50 2.16 36.5 100.0 40.0 120.0
TE-35KC-24-060 24 230以下 117.0 176.40 1.80 70以下 150.0 529.20 5.40 2.16 36.5 100.0 40.0 120.0
TE-35KC-24-070 24 230以下 100.0 205.80 2.10 70以下 128.0 617.40 6.30 2.16 36.5 100.0 40.0 120.0
TE-35KC-24-080 24 230以下 088.0 235.20 2.40 70以下 112.0 705.60 7.20 2.17 36.5 100.0 40.0 120.0
TE-35KC-24-090 24 230以下 078.0 264.60 2.70 70以下 100.0 793.80 8.10 2.16 36.5 100.0 40.0 120.0
TE-35KC-24-100 24 230以下 070.0 294.00 3.00 70以下 090.0 882.00 9.00 2.16 36.5 100.0 40.0 120.0
TE-35KC-24-120 24 200以下 060.0 294.00 3.00 70以下 078.0 882.00 9.00 1.85 38.5 105.0 42.0 125.0
TE-35KC-24-150 24 180以下 051.0 294.00 3.00 70以下 058.0 882.00 9.00 1.57 38.5 105.0 42.0 125.0
TE-35KC-24-200 24 140以下 039.0 294.00 3.00 70以下 044.0 882.00 9.00 1.20 38.5 105.0 42.0 125.0
TE-35KC-24-250 24 140以下 032.0 294.00 3.00 70以下 035.0 882.00 9.00 0.99 38.5 105.0 42.0 125.0
TE-35KC-24-300 24 120以下 027.0 294.00 3.00 70以下 030.0 882.00 9.00 0.83 38.5 105.0 42.0 125.0
■　モータ仕様
定格電圧 24   V
定格負荷トルク 2 .94 mN・m
30 .00 gf-cm
定格負荷回転数 7,000   r/min
定格負荷電流 200   mA
無負荷回転数 9,200   r/min
無負荷電流 60   mA
回転方向 時計方向(CW)
アマチュア内　コンデンサ付き
■　モータ特性表
TE-35/40KC-24　特性グラフ
クリックで、拡大表示します。
■　外観図

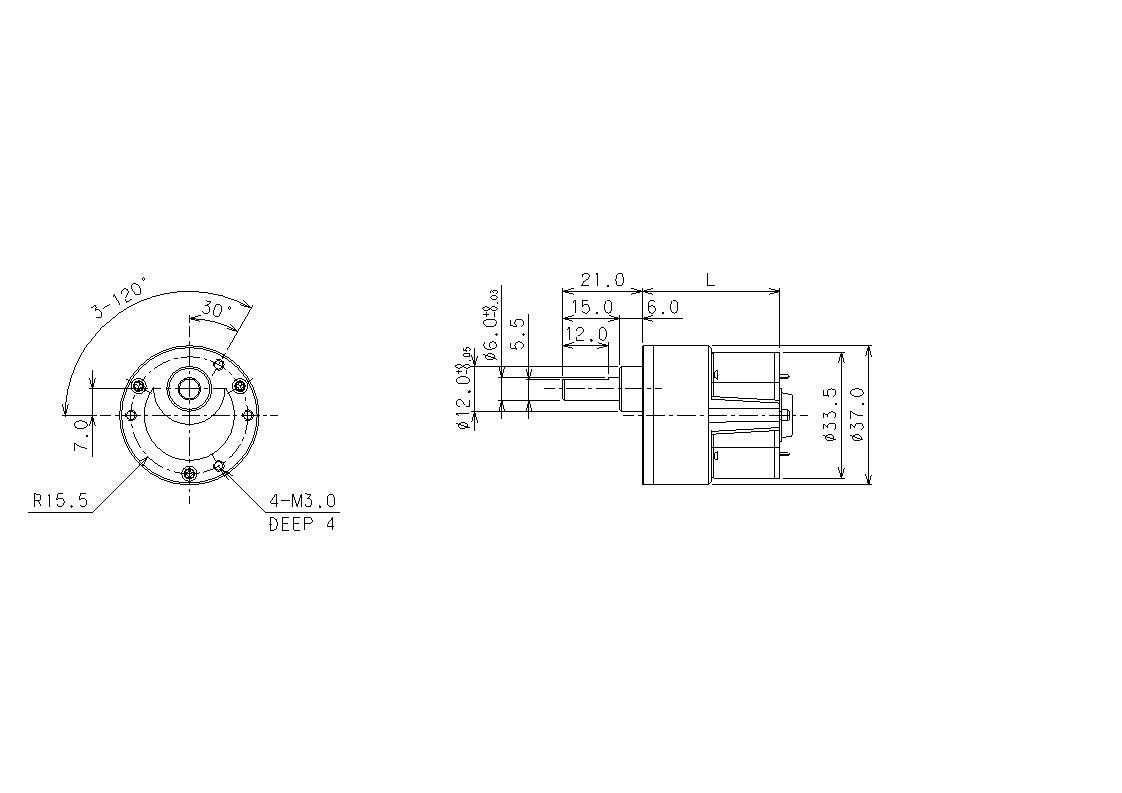

TE-35KC　外観図TE-40KC　外観図
TE-35/40KC　外観写真
