TE-35/40QN8-12
スパーギヤ。
高速モータ搭載。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 TE-35 TE-40
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-35QN8-12-010 12 530以下 741.0 029.40 0.30 180以下 878.0 0,088.20 00.90 2.28 49.0 160.0 52.5 180.0
TE-35QN8-12-025 12 530以下 296.0 073.50 0.75 180以下 351.0 0,215.60 02.20 2.28 49.0 160.0 52.5 180.0
TE-35QN8-12-030 12 530以下 247.0 088.20 0.90 180以下 293.0 0,264.60 02.70 2.28 49.0 160.0 52.5 180.0
TE-35QN8-12-050 12 530以下 148.0 147.00 1.50 180以下 176.0 0,441.00 04.50 2.28 51.5 170.0 55.0 190.0
TE-35QN8-12-060 12 530以下 124.0 176.40 1.80 180以下 146.0 0,529.20 05.40 2.29 51.5 170.0 55.0 190.0
TE-35QN8-12-075 12 530以下 099.0 220.50 2.25 180以下 117.0 0,656.60 06.70 2.29 51.5 170.0 55.0 190.0
TE-35QN8-12-100 12 530以下 074.1 294.00 3.00 180以下 088.0 0,882.00 09.00 2.28 51.5 170.0 55.0 190.0
TE-35QN8-12-120 12 530以下 061.8 352.80 3.60 180以下 073.1 0,980.00 10.00 2.28 54.5 175.0 58.0 195.0
TE-35QN8-12-150 12 530以下 049.4 441.00 4.50 180以下 058.5 1,323.00 13.50 2.28 54.5 175.0 58.0 195.0
TE-35QN8-12-200 12 530以下 037.1 588.00 6.00 180以下 043.9 1,764.00 18.00 2.29 54.5 175.0 58.0 195.0
TE-35QN8-12-300 12 420以下 026.0 588.00 6.00 180以下 029.3 1,764.00 18.00 1.60 54.5 175.0 58.0 195.0
TE-35QN8-12-500 12 330以下 016.2 588.00 6.00 180以下 017.6 1,764.00 18.00 1.00 56.5 180.0 60.0 200.0
TE-35QN8-12-750 12 280以下 011.0 588.00 6.00 180以下 011.7 1,764.00 18.00 0.68 56.5 180.0 60.0 200.0
TE-35QN8-12-900 12 270以下 009.2 588.00 6.00 180以下 009.8 1,764.00 18.00 0.57 56.5 180.0 60.0 200.0
■　モータ仕様
定格電圧 12   V
定格負荷トルク 2 .94 mN・m
30 .00 gf-cm
定格負荷回転数 8,000   r/min
定格負荷電流 390   mA
無負荷回転数 9,100   r/min
無負荷電流 130   mA
回転方向 時計方向(CW)
アマチュア内　バリスタ付き
■　モータ特性表
TE-35/40QN8-12　特性グラフ
クリックで、拡大表示します。
■　外観図
TE-35QN8　外観図
TE-40QN8　外観図

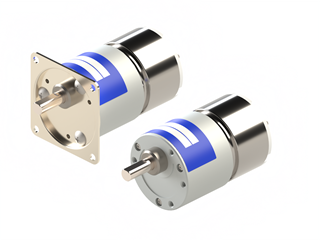

TE-35/40QN8　外観写真
