TE-37/42LJ-24
スパーギヤ。
同シリーズ中で中トルクタイプ。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 TE-37 TE-42
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-37LJ-24-010 24 800以下 630.0 098.00 1.00 270以下 715.5 0,294.00 03.00 6.47 66.0 210.0 69.5 230.0
TE-37LJ-24-025 24 800以下 252.0 245.00 2.50 270以下 286.0 0,588.00 06.00 6.47 66.0 220.0 69.5 240.0
TE-37LJ-24-030 24 800以下 210.0 294.00 3.00 270以下 238.5 0,882.00 09.00 6.47 66.0 220.0 69.5 240.0
TE-37LJ-24-050 24 800以下 126.0 490.00 5.00 270以下 143.0 1,470.00 15.00 6.47 70.0 230.0 73.5 250.0
TE-37LJ-24-060 24 720以下 107.0 490.00 5.00 270以下 119.0 1,470.00 15.00 5.49 70.0 230.0 73.5 250.0
TE-37LJ-24-075 24 630以下 087.0 490.00 5.00 270以下 095.5 1,470.00 15.00 4.47 70.0 230.0 73.5 250.0
TE-37LJ-24-090 24 570以下 073.0 490.00 5.00 270以下 079.5 1,470.00 15.00 3.75 70.0 230.0 73.5 250.0
TE-37LJ-24-120 24 490以下 055.5 490.00 5.00 270以下 059.5 1,470.00 15.00 2.85 70.0 230.0 73.5 250.0
TE-37LJ-24-150 24 450以下 044.8 490.00 5.00 270以下 047.7 1,470.00 15.00 2.30 72.0 240.0 75.5 260.0
TE-37LJ-24-200 24 410以下 033.9 490.00 5.00 270以下 035.8 1,470.00 15.00 1.74 72.0 240.0 75.5 260.0
TE-37LJ-24-300 24 360以下 022.8 490.00 5.00 270以下 023.9 1,470.00 15.00 1.17 72.0 240.0 75.5 260.0
■　モータ仕様
定格電圧 24   V
定格負荷トルク  11 .76 mN・m
120 .00 gf-cm
定格負荷回転数 6,500   r/min
定格負荷電流 600   mA
無負荷回転数 7,300   r/min
無負荷電流 180   mA
回転方向 時計方向(CW)
アマチュア内　コンデンサ付き
■　モータ特性表

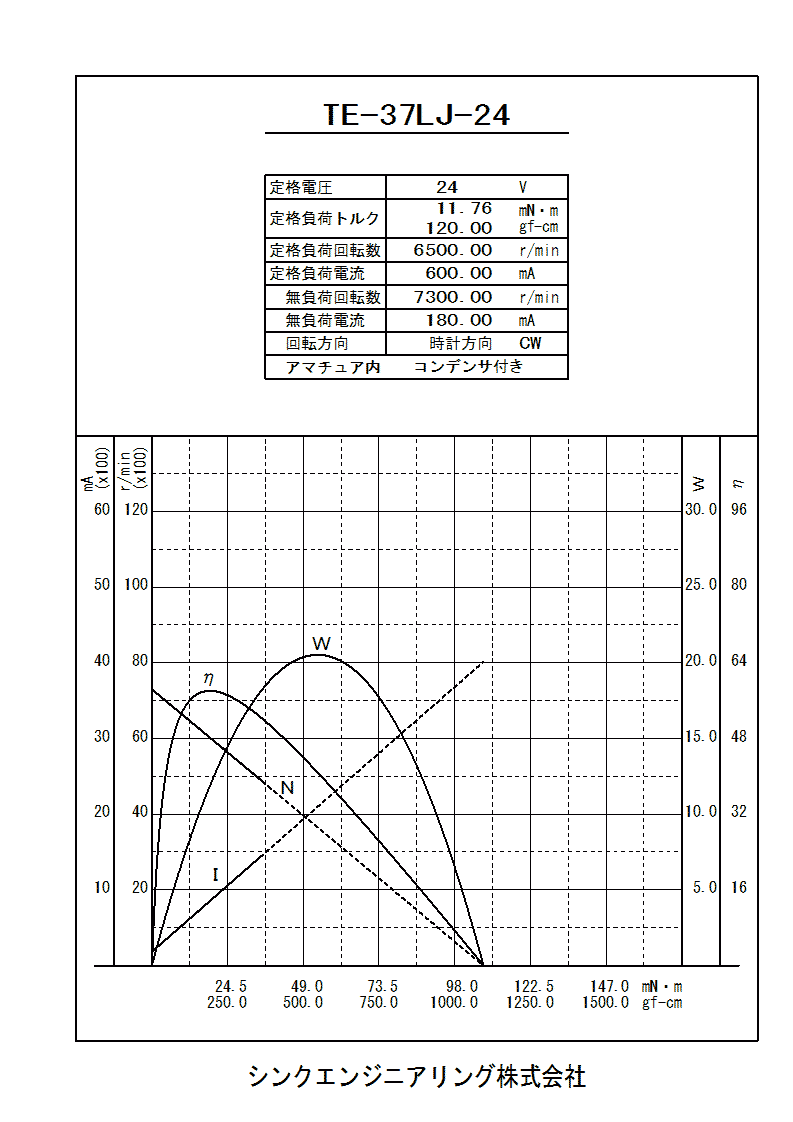

TE-37/42LJ　特性グラフ
クリックで、拡大表示します。
■　外観図

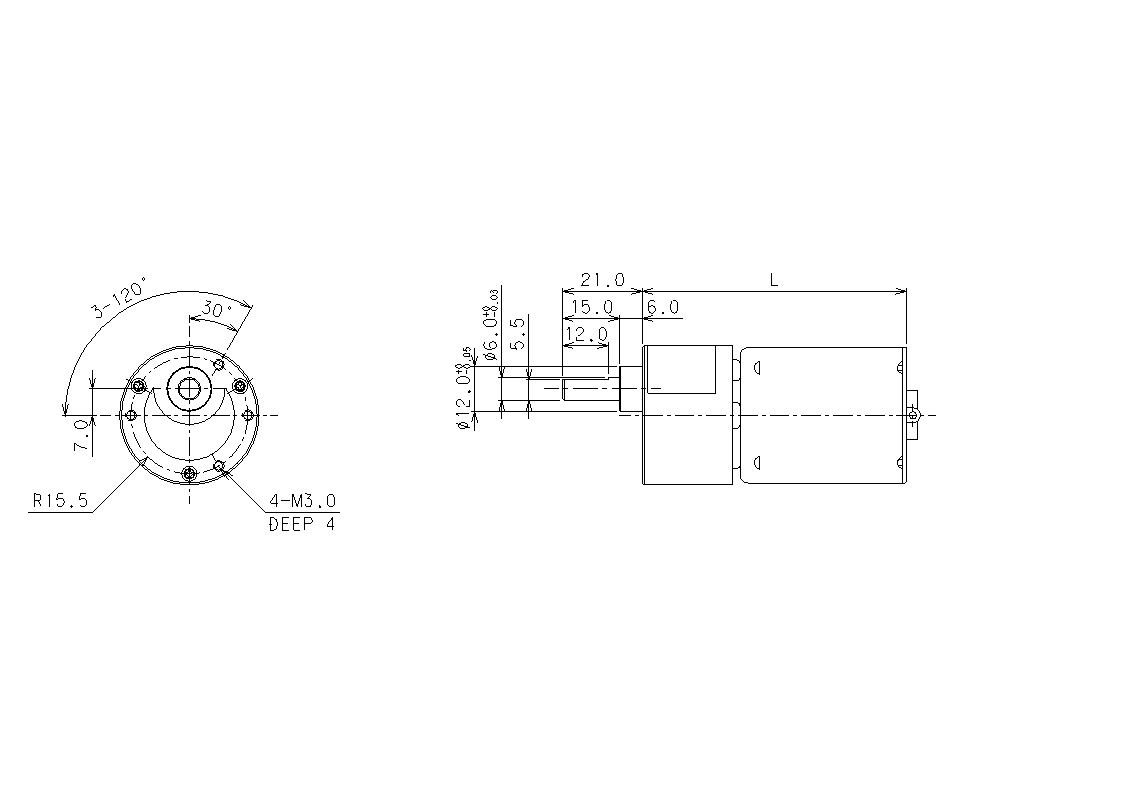

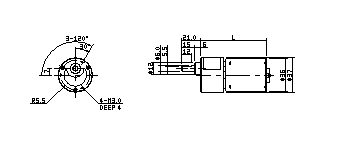

TE-37LJ　外観図TE-42LJ　外観図

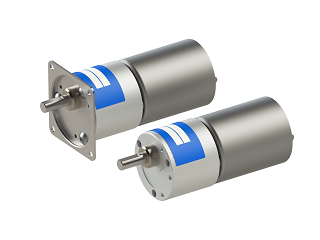

TE-37/42LJ　外観写真
