TE-38/63F16-24
遊星ギヤ。
７スロットモータを搭載。
□60の置き換えに最適・高速・高トルク。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 TE-38 TE-63
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-38F16-24-0004 24 2,300以下 1,579.0 0,117.60 01.20 300以下 1,929.5 0,352.80 03.60 19.46 60.0 260.0 63.0 280.0
TE-38F16-24-0006 24 2,300以下 1,052.5 0,176.40 01.80 300以下 1,286.0 0,539.00 05.50 19.46 60.0 260.0 63.0 280.0
TE-38F16-24-0016 24 2,300以下 0,395.0 0,470.40 04.80 300以下 0,482.0 1,421.00 14.50 19.47 67.0 310.0 70.0 330.0
TE-38F16-24-0024 24 2,300以下 0,263.0 0,705.60 07.20 300以下 0,321.5 1,960.00 22.00 19.45 67.0 310.0 70.0 330.0
TE-38F16-24-0036 24 2,300以下 0,178.0 1,058.40 10.80 300以下 0,214.5 3,185.00 32.50 18.28 67.0 310.0 70.0 330.0
TE-38F16-24-0064 24 2,300以下 0,098.5 1,881.60 19.20 300以下 0,120.5 5,684.00 58.00 19.42 74.0 340.0 77.0 360.0
TE-38F16-24-0096 24 2,300以下 0,066.0 2,822.40 28.80 300以下 0,080.5 5,880.00 60.00 19.52 74.0 340.0 77.0 360.0
TE-38F16-24-0144 24 1,700以下 0,046.3 2,940.00 30.00 300以下 0,053.5 5,880.00 60.00 14.27 74.0 340.0 77.0 360.0
TE-38F16-24-0216 24 1,200以下 0,032.1 2,940.00 30.00 300以下 0,035.7 5,880.00 60.00 09.89 74.0 340.0 77.0 360.0
TE-38F16-24-0256 24 1,050以下 0,027.4 2,940.00 30.00 300以下 0,030.2 5,880.00 60.00 08.44 81.0 380.0 84.0 400.0
TE-38F16-24-0384 24 0,800以下 0,018.6 2,940.00 30.00 300以下 0,020.1 5,880.00 60.00 05.73 81.0 380.0 84.0 400.0
TE-38F16-24-0576 24 0,600以下 0,012.6 2,940.00 30.00 300以下 0,013.4 5,880.00 60.00 03.88 81.0 380.0 84.0 400.0
TE-38F16-24-0864 24 0,500以下 0,008.5 2,940.00 30.00 300以下 0,008.9 5,880.00 60.00 02.62 81.0 380.0 84.0 400.0
TE-38F16-24-1296 24 0,400以下 0,005.7 2,940.00 30.00 300以下 0,006.0 5,880.00 60.00 01.76 81.0 380.0 84.0 400.0
■　モータ仕様
定格電圧
24 V
定格負荷トルク
29 .40 mN・m
300 .00 gf-cm
定格負荷回転数
6,700 r/min
定格負荷電流
1,090 mA
無負荷回転数
7,900 r/min
無負荷電流
110 mA
回転方向
時計方向(CW)
アマチュア内　バリスタ付き
■　モータ特性表

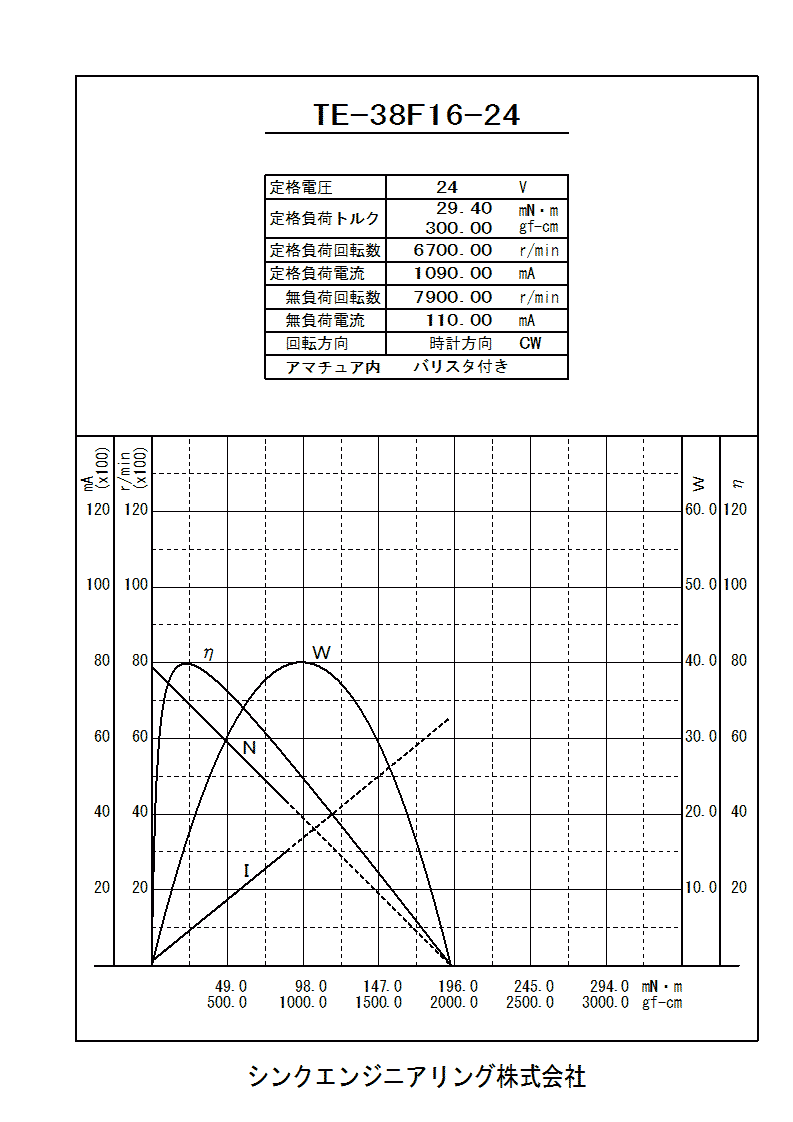

TE-38/63F16　特性グラフ
クリックで、拡大表示します。
■　外観図 ■　重要なお知らせ
TE-38F16　外観図TE-63F16　外観図
TE-38/63F16　外観写真
